¿Cómo se calcula la clasificación de presión máxima para tubos de acero inoxidable?

¿Está arriesgando la seguridad de su proyecto adivinando los límites de sus materiales de tubería? Las fugas y rupturas causan retrasos masivos, daños ambientales y pueden arruinar su reputación en la industria. Para determinar la clasificación de presión correcta para tubos de acero inoxidable (stainless steel tubing pressure rating), debe comparar el grosor de la pared del tubo con su diámetro exterior. Asegúrese siempre de que la presión de trabajo del tubo sea inferior al límite máximo del sistema, manteniendo típicamente una relación de seguridad de 4:1 frente a la presión de estallido para una máxima seguridad.

Muchas personas miran una tabla estándar y piensan que tienen la respuesta. Sin embargo, la aplicación en el mundo real es mucho más compleja que un trozo de papel. Explicaré los detalles críticos que mantienen su sistema seguro.

¿Cuál es la diferencia entre la presión de trabajo y la presión de estallido?

Confundir el límite operativo seguro con el límite de fallo es la razón más común de fallos catastróficos del sistema en nuestra industria. La presión de trabajo es la fuerza máxima que el tubo puede soportar diariamente, mientras que la presión de estallido es el punto donde el metal realmente se rompe. Para una clasificación de presión de tubería de acero inoxidable segura, las normas de la industria generalmente requieren que la presión de estallido sea cuatro veces mayor que la presión de trabajo.

He visto a muchos ingenieros jóvenes cometer un error simple. Miran los resultados de prueba de una tubería y ven un número alto. Piensan: "Genial, esta tubería puede soportar 10,000 PSI". Pero esa era la presión de estallido, no la presión de trabajo. En mis años en Centerway Steel, he aprendido que la seguridad se trata de márgenes. La "Presión de Trabajo" es su zona segura. Esta es la presión que la tubería experimenta durante la operación normal. La "Presión de Estallido" es el límite absoluto. En este punto, la resistencia a la tracción del material falla y el tubo se rompe. Seguimos una regla estricta para tuberías de instrumentación. La presión de estallido debe ser al menos 4 veces la presión de trabajo. Esta relación de 4:1 tiene en cuenta los picos de presión, la vibración y la fatiga del material a lo largo del tiempo. (Inserte aquí una historia personal sobre una vez que un cliente ignoró el margen de seguridad y enfrentó una fuga durante las pruebas). Aquí hay un desglose simple de la relación:

Tipo de Presión	Definición	Factor de Seguridad
Presión de Trabajo	Segura para operación diaria	100% de la Carga Nominal
Presión de Prueba	Usada para inspección (Hidroprueba)	1.5x Presión de Trabajo
Presión de Estallido	Punto de fallo del material	4x Presión de Trabajo

Cuando suministramos tuberías a grandes empresas EPC como CNPC o Shell, proporcionamos certificados que muestran estos valores. Queremos que se sienta seguro sabiendo que la zona de amortiguamiento es amplia.

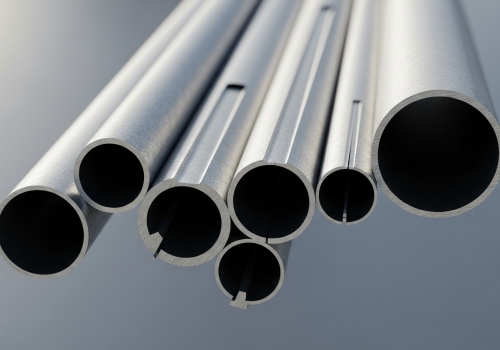

¿Cómo afectan el grosor de la pared y el diámetro al límite de presión?

Podría pensar que una tubería más grande maneja automáticamente más presión, pero en el mundo de la física, a menudo ocurre lo contrario. La relación es simple: paredes más gruesas aumentan la resistencia, mientras que diámetros más grandes en realidad disminuyen la clasificación de presión de tubería de acero inoxidable. Necesita equilibrar el grosor de la pared con el diámetro exterior para encontrar el punto óptimo para su proyecto específico.

Aquí es donde las cosas se ponen técnicas, pero lo mantendré simple. Imagine inflar un globo. Cuanto más grande se hace, más delgada se vuelve la piel y más fácil estalla. La tubería de acero funciona de manera similar. Si tiene dos tubos con el mismo grosor de pared, el que tiene el diámetro más pequeño es más fuerte. Puede soportar una presión más alta. Si necesita una tubería de gran diámetro para manejar alta presión, debe aumentar significativamente el grosor de la pared. Esto aumenta el peso y el costo. Además, debe considerar cómo se fabrica el tubo. La tubería sin costura (seamless) es una pieza sólida de metal. La tubería soldada (welded) se enrolla y se suelda. Debido a la costura de soldadura, la tubería soldada generalmente se clasifica al 80% de la presión de la tubería sin costura. En Centerway Steel, le ayudamos a calcular esto. Usamos fórmulas estándar para asegurar que no pague de más por un grosor que no necesita, o compre tubos delgados que fallarán. Aquí hay una referencia general para Tubería Sin Costura 316/316L (los valores son aproximados para ilustración):

DE del Tubo (pulgadas)	Grosor de Pared (pulgadas)	Presión de Trabajo (PSI)
1/4	0.035	5,100
1/4	0.049	7,500
1/2	0.049	3,700
1/2	0.065	5,100
1	0.083	3,100

Como puede ver, un tubo de 1 pulgada necesita una pared mucho más gruesa solo para alcanzar 3,100 PSI, mientras que un tubo pequeño de 1/4 de pulgada maneja 5,100 PSI fácilmente con una pared delgada.

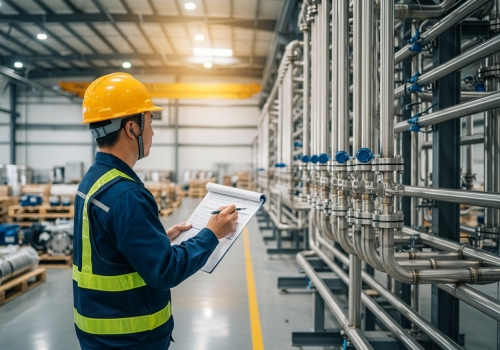

¿La temperatura y el entorno cambian la presión nominal?

Una tubería que funciona perfectamente en un laboratorio fresco podría fallar completamente en un campo petrolero desértico y caluroso o en una plataforma oceánica helada. Sí, el calor reduce significativamente la resistencia del acero. Debe aplicar un factor de reducción a la clasificación de presión de tubería de acero inoxidable estándar cuando opere por encima de la temperatura ambiente. Además, los entornos corrosivos como el agua salada requieren grados de aleación más altos para mantener la integridad a lo largo del tiempo.

Cuando hablo con gerentes de compras, siempre pregunto: "¿Dónde vivirá esta tubería?" Si su proyecto está en el Medio Oriente, la temperatura ambiente es alta. Si el fluido dentro de la tubería es vapor caliente, el metal se vuelve más blando. Un tubo de acero inoxidable clasificado para 5,000 PSI a temperatura ambiente (70°F) no está clasificado para 5,000 PSI a 600°F. Podría ser seguro solo para 3,500 PSI. Llamamos a esto "Reducción por Temperatura" (Temperature Derating). Tiene que multiplicar la clasificación de presión estándar por un factor para obtener el límite real. (Inserte aquí una historia personal sobre cómo ayudó a un cliente en el sudeste asiático a elegir la aleación adecuada para un entorno cálido y húmedo). Además, la corrosión es un asesino silencioso. Si está cerca del océano, el cloruro en el aire corroe el acero estándar. Si está bombeando gas amargo, el H2S ataca la estructura del metal. En estos casos, la clasificación de presión no es el único factor. Necesita el material adecuado, como acero inoxidable 316L o Duplex, para evitar que la pared se adelgace con el tiempo. Así es como la temperatura reduce la clasificación de presión para el Acero Inoxidable Tipo 316:

Temperatura (°F)	Factor de Reducción
100°F	1.00 (Sin cambios)
200°F	0.96
400°F	0.86
600°F	0.82
800°F	0.76
1000°F	0.69

Entonces, a 1000°F, su tubería pierde aproximadamente el 30% de su capacidad de retención de presión. Debemos tener esto en cuenta durante la fase de compra para evitar accidentes más adelante.

Conclusión

Para mantener su proyecto seguro, calcule la clasificación de presión de tubería de acero inoxidable verificando el diámetro y el grosor de la pared, luego reduzca ese número según su temperatura operativa. Priorice siempre el margen de seguridad de 4:1.
