كيف تقوم بحساب الحد الأقصى لتصنيف ضغط أنابيب الفولاذ المقاوم للصدأ؟

هل تخاطر بسلامة مشروعك من خلال التخمين في حدود مواد خطوط الأنابيب؟ يمكن أن تتسبب التسريبات والتمزقات في تأخيرات هائلة، وأضرار بيئية، وقد تدمر سمعتك في هذا المجال. لتحديد تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ (Stainless Steel Tubing Pressure Rating) الصحيح، يجب عليك مقارنة سماكة جدار الأنبوب بقطره الخارجي. تأكد دائماً من أن ضغط تشغيل الأنبوب أقل من الحد الأقصى للنظام، وعادة ما يجب الحفاظ على نسبة أمان 4:1 مقابل ضغط الانفجار لضمان أقصى درجات السلامة. ينظر الكثير من الناس إلى جدول قياسي ويعتقدون أن لديهم الإجابة. ومع ذلك، فإن التطبيق في العالم الحقيقي أكثر تعقيداً من مجرد ورقة. سأشرح لك التفاصيل المهمة التي تحافظ على سلامة نظامك.

ما هو الفرق بين ضغط التشغيل وضغط الانفجار؟

إن الخلط بين حد التشغيل الآمن وحد الفشل (الانهيار) هو السبب الأكثر شيوعاً لفشل النظام الكارثي في صناعتنا. ضغط التشغيل هو أقصى قوة يمكن للأنبوب التعامل معها يومياً، بينما ضغط الانفجار هو النقطة التي ينكسر فيها المعدن فعلياً. من أجل تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ بشكل آمن، تتطلب معايير الصناعة عادةً أن يكون ضغط الانفجار أعلى بأربع مرات من ضغط التشغيل. لقد رأيت العديد من المهندسين الشباب يرتكبون خطأً بسيطاً. ينظرون إلى نتائج اختبار الأنبوب ويرون رقماً مرتفعاً. يعتقدون، "رائع، هذا الأنبوب يمكنه تحمل 10,000 رطل/بوصة مربعة (PSI)." لكن ذلك كان ضغط الانفجار، وليس ضغط التشغيل. خلال سنوات عملي في شركة Centerway Steel، تعلمت أن السلامة تكمن في الهوامش. "ضغط التشغيل" هو منطقتك الآمنة. هذا هو الضغط الذي يتعرض له الأنبوب أثناء التشغيل العادي. أما "ضغط الانفجار" فهو الحد المطلق. عند هذه النقطة، تفشل قوة الشد للمادة، ويتمزق الأنبوب. نحن نتبع قاعدة صارمة لأنابيب الأجهزة الدقيقة (instrumentation tubing). يجب أن يكون ضغط الانفجار 4 أضعاف ضغط التشغيل على الأقل. تأخذ نسبة 4:1 هذه في الاعتبار ارتفاعات الضغط المفاجئة، والاهتزازات، وإجهاد المواد بمرور الوقت. (أدخل قصة شخصية هنا عن وقت تجاهل فيه عميل هامش الأمان وواجه تسريباً أثناء الاختبار). إليك تفصيل بسيط للعلاقة بينهما:

عندما نقوم بتوريد الأنابيب لشركات EPC الكبرى مثل CNPC أو Shell، نقدم شهادات توضح هذه القيم. نريد أن تشعر بالأمان وأنت تعلم أن منطقة الأمان (buffer zone) كبيرة.

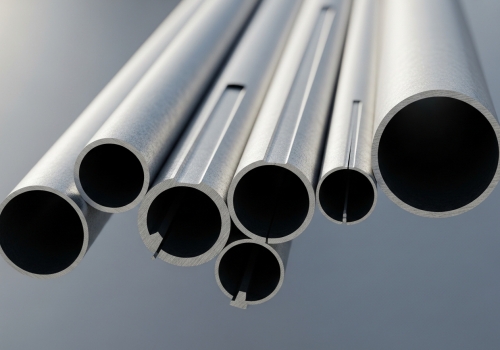

كيف تؤثر سماكة الجدار والقطر على حد الضغط؟

قد تعتقد أن الأنبوب الأكبر يتعامل تلقائياً مع ضغط أكبر، ولكن في عالم الفيزياء، غالباً ما يكون العكس هو الصحيح. العلاقة بسيطة: زيادة سماكة الجدار تزيد من القوة، بينما القطر الأكبر يقلل في الواقع من تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ. تحتاج إلى الموازنة بين سماكة الجدار والقطر الخارجي للعثور على النقطة المثالية لمشروعك المحدد. هنا تصبح الأمور تقنية، لكني سأبقيها بسيطة. تخيل نفخ بالون. كلما كبر حجمه، أصبح الجلد أرق، وأصبح انفجاره أسهل. تعمل الأنابيب الفولاذية بطريقة مماثلة. إذا كان لديك أنبوبان بنفس سماكة الجدار، فإن الأنبوب ذو القطر الأصغر يكون أقوى. يمكنه التعامل مع ضغط أعلى. إذا كنت بحاجة إلى أنبوب بقطر كبير للتعامل مع ضغط مرتفع، فيجب عليك زيادة سماكة الجدار بشكل كبير. هذا يزيد من الوزن والتكلفة. أيضاً، يجب أن تفكر في كيفية صنع الأنبوب. الأنابيب غير الملحومة (Seamless) هي قطعة صلبة من المعدن. الأنابيب الملحومة (Welded) يتم دحرجتها ولحامها. بسبب خط اللحام، يتم تصنيف الأنابيب الملحومة عموماً عند 80% من ضغط الأنابيب غير الملحومة. في Centerway Steel، نساعدك في حساب ذلك. نستخدم صيغاً قياسية لضمان عدم دفعك مبالغ زائدة مقابل سماكة لا تحتاجها، أو شراء أنابيب رقيقة قد تفشل. إليك مرجع عام لأنابيب 316/316L غير الملحومة (القيم تقريبية للتوضيح):

كما ترى، يحتاج أنبوب بقطر 1 بوصة إلى جدار أكثر سمكاً بكثير للوصول إلى 3,100 PSI فقط، بينما يتعامل أنبوب صغير بقطر 1/4 بوصة مع 5,100 PSI بسهولة بجدار رقيق.

هل تغير درجة الحرارة والبيئة من الضغط المقدر؟

الأنبوب الذي يعمل بشكل مثالي في مختبر بارد قد يفشل تماماً في حقل نفط صحراوي حار أو منصة محيطية متجمدة. نعم، الحرارة تقلل بشكل كبير من قوة الفولاذ. يجب عليك تطبيق "عامل تخفيض" (derating factor) على تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ القياسي عند التشغيل فوق درجة حرارة الغرفة. أيضاً، تتطلب البيئات المسببة للتآكل مثل المياه المالحة درجات سبائك أعلى للحفاظ على السلامة بمرور الوقت. عندما أتحدث إلى مديري المشتريات، أسأل دائماً: "أين سيعيش هذا الأنبوب؟" إذا كان مشروعك في الشرق الأوسط، فإن درجة الحرارة المحيطة مرتفعة. إذا كان السائل داخل الأنبوب بخاراً ساخناً، فإن المعدن يصبح أكثر ليونة. أنبوب الفولاذ المقاوم للصدأ المصنف لـ 5,000 PSI في درجة حرارة الغرفة (70 درجة فهرنهايت) غير مصنف لـ 5,000 PSI عند 600 درجة فهرنهايت. قد يكون آمناً فقط لـ 3,500 PSI. نسمي هذا "تخفيض درجة الحرارة" (Temperature Derating). عليك ضرب تصنيف الضغط القياسي بعامل للحصول على الحد الحقيقي. (أدخل قصة شخصية هنا حول مساعدة عميل في جنوب شرق آسيا في اختيار السبيكة المناسبة لبيئة حارة ورطبة). أيضاً، التآكل هو قاتل صامت. إذا كنت بالقرب من المحيط، فإن الكلوريد في الهواء يأكل الفولاذ القياسي. إذا كنت تضخ غازاً حامضاً، فإن كبريتيد الهيدروجين (H2S) يهاجم الهيكل المعدني. في هذه الحالات، تصنيف الضغط ليس العامل الوحيد. تحتاج إلى المادة المناسبة، مثل 316L أو Duplex stainless steel، لمنع الجدار من أن يصبح أرق بمرور الوقت. إليك كيفية تقليل درجة الحرارة لتصنيف الضغط للفولاذ المقاوم للصدأ من النوع 316:

لذا، عند 1000 درجة فهرنهايت، يفقد الأنبوب الخاص بك ما يقرب من 30% من قدرته على تحمل الضغط. يجب أن نأخذ ذلك في الاعتبار أثناء مرحلة الشراء لتجنب الحوادث لاحقاً.

الخلاصة

للحفاظ على سلامة مشروعك، قم بحساب تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ عن طريق التحقق من القطر وسماكة الجدار، ثم قم بتخفيض هذا الرقم بناءً على درجة حرارة التشغيل لديك. أعط الأولوية دائماً لهامش الأمان بنسبة 4:1.
