¿Cómo seleccionar con precisión las dimensiones de los tubos de acero inoxidable?

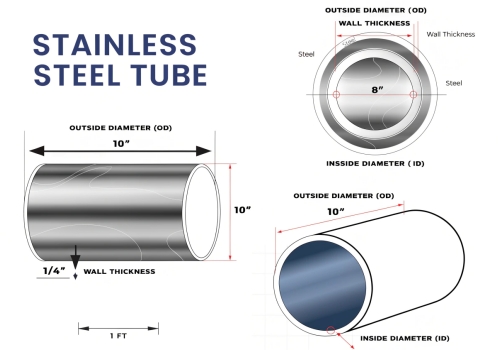

Le preocupa comprar las tuberías equivocadas. Esto provoca retrasos y desperdicia el presupuesto de su proyecto. Entiendo esta presión porque ayudo a compradores como usted todos los días. Para elegir la tubería correcta, debe medir tres cosas: Diámetro Exterior (OD), Diámetro Interior (ID) y Espesor de Pared. El OD asegura que el tubo encaje en sus conectores. El ID controla el flujo de fluido. El Espesor de Pared determina la resistencia a la presión. Comprender esto le ayuda a evitar errores costosos.

Equivocarse en estos números es una pesadilla. Significa que la tubería no encajará en la máquina o podría estallar bajo presión. Necesitamos analizar cada parte de cerca para que pueda comprar con confianza.

¿Por qué es el diámetro exterior la medida más crítica para el ajuste?

Si el tubo es demasiado grande, no encajará en la abrazadera. Si es demasiado pequeño, tendrá fugas. No puede permitirse fugas en un gran proyecto de construcción. El Diámetro Exterior (OD) es el ancho a través de la superficie externa. Es el número más importante para realizar pedidos porque decide si el tubo se conecta correctamente a sus accesorios. Debe medir esto con un calibrador para obtener resultados exactos.

He visto llegar muchos pedidos a Centerway Steel donde el comprador no estaba seguro sobre el OD. Esto es arriesgado. En nuestra industria, especialmente para proyectos EPC, el OD es el identificador principal. Dicta la compatibilidad. Si está construyendo una red de tuberías en una refinería, sus conectores son de tamaños fijos. El tubo debe coincidir perfectamente con ellos. Una diferencia de solo un milímetro puede impedir la alineación de una soldadura. Esto detiene a todo el equipo de instalación. Generalmente verificamos el OD con un micrómetro o un calibrador. En Centerway, seguimos normas estrictas como ASTM e ISO. Esto asegura que la precisión sea alta. Podría preguntar: "¿Puedo personalizar esto?". Sí. Podemos fabricar tubos para cumplir con un OD muy específico. Esto es útil para maquinaria única en los sectores automotriz o aeroespacial. Pero para la mayoría de los trabajos de construcción, los tamaños estándar le ahorran dinero y tiempo. Recuerde que el OD trabaja con el espesor de pared para definir la resistencia. Un OD más grande con una pared delgada es débil. Un OD más pequeño con una pared gruesa es fuerte. Debe equilibrar esto. Cuando inspeccionamos nuestras tuberías antes de enviarlas a socios globales como Chevron o Shell, el OD es la primera verificación que realizamos. Es la "huella digital" del tubo. Si el OD está mal, nada más importa.

¿Cómo determina el espesor de pared la seguridad y resistencia de su proyecto?

Una tubería que es demasiado delgada estallará. Esto causa riesgos de seguridad y detiene la producción. Necesita saber exactamente cuánta presión manejará su sistema. El espesor de pared es la distancia entre la piel exterior e interior del tubo. Controla la resistencia mecánica. Un tubo de acero inoxidable de pared gruesa maneja alta presión y resiste la corrosión mucho mejor que una tubería delgada.

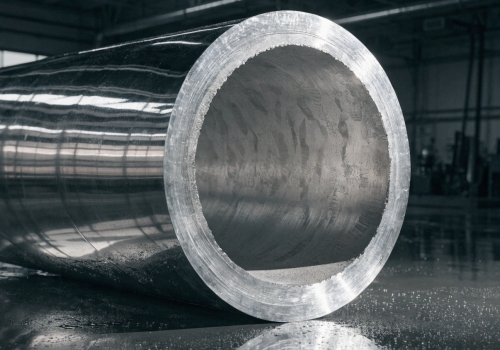

El espesor de pared es mi tema favorito porque separa a los buenos proveedores de los malos. Cuando solicita un tubo de acero inoxidable de pared gruesa, generalmente está tratando con fluidos o gases a alta presión. En la industria del petróleo y el gas, a la que servimos a menudo, esto no es negociable. El espesor de pared se mide con un medidor especializado. Si se equivoca en esto, la tubería podría fallar. Una falla en una planta química es catastrófica. Debe considerar el peso. Paredes más gruesas significan más acero. Más acero significa que la tubería es más pesada. Esto afecta sus costos de envío y las estructuras de soporte en el sitio de construcción. Si está diseñando una plataforma, necesita tener en cuenta este peso extra. A menudo recuerdo a mis clientes sobre la "tolerancia a la corrosión". En la construcción costera, el óxido come el acero con el tiempo. Un tubo de acero inoxidable de pared gruesa proporciona material extra. Esto significa que la tubería dura más tiempo incluso si la superficie se corroe. También, piense en el curvado. Si necesita doblar la tubería, una pared más gruesa es más difícil de doblar pero mantiene mejor su forma redonda. Las paredes delgadas podrían colapsar o arrugarse. Si su proyecto requiere un tubo de acero inoxidable de pared gruesa, necesita equipo de curvado de alta resistencia. Aquí hay un desglose de por qué podría elegir diferentes espesores:

· Pared Gruesa: Esencial para líneas de vapor de alta presión, sistemas hidráulicos y soportes estructurales en rascacielos. Proporciona rigidez. Siempre verificamos la presión de trabajo y el entorno antes de sugerir un espesor. Miramos los números de "Schedule" (Cédula), como Sch 40 o Sch 80. Estos corresponden a espesores de pared específicos. Nos aseguramos de que coincidan exactamente con sus diagramas de ingeniería.

¿Cuándo debe priorizar la medida del diámetro interior?

Si el fluido se mueve demasiado lento, su eficiencia cae. Si se mueve demasiado rápido, daña el sistema. El espacio dentro de la tubería controla esta velocidad. El Diámetro Interior (ID) es el ancho del espacio abierto dentro del tubo. Es crítico para los cálculos de flujo. Generalmente es un número teórico derivado del OD y el espesor de pared.

El ID es complicado. En el mundo de los tubos de acero, generalmente pedimos por OD y Espesor de Pared. El ID es lo que sobra. La fórmula es simple: ID = OD - (2 x Espesor de Pared). Sin embargo, debido a que hay tolerancias en la fabricación, el ID puede variar ligeramente. Para la construcción general, esta variación está bien. Pero para mis clientes en ingeniería de precisión o transporte de fluidos, el ID es vital. Dicta la tasa de flujo. Si el ID es más pequeño de lo que pensaba, obtiene una caída de presión. Esto obliga a sus bombas a trabajar más duro. Desperdicia energía. Si está insertando una sonda u otra pieza dentro del tubo, el ID debe ser exacto. Usamos medidores de orificio para medir esto. A veces, los clientes necesitan un ID "bruñido" (honed). Esto significa que pulimos el interior para hacerlo extremadamente suave y preciso. Esto es común para cilindros hidráulicos donde un pistón debe deslizarse perfectamente. Aquí es cómo diferentes factores afectan su elección:

1. Tasa de Flujo: Un ID más grande permite más volumen pero reduce la presión. Es esencial para grandes líneas de transporte.

2. Compatibilidad de Accesorios: Algunos accesorios se insertan dentro del tubo en lugar de sobre él. El ID debe coincidir perfectamente con el vástago del accesorio.

3. Limpieza: Una superficie de ID más suave es típica en tuberías sanitarias. Previene el crecimiento de bacterias. Esto es crucial para clientes de procesamiento de alimentos o médicos. En Centerway Steel, tratamos de mantener el ID lo más cerca posible del número teórico. Pero siempre debe decirnos si el ID es su "dimensión crítica". Si sabemos eso, podemos ajustar nuestra producción. Podemos priorizar el tamaño interior sobre el tamaño exterior. Esto asegura que su sistema funcione exactamente como lo diseñó.

Conclusión

Para seleccionar la mejor tubería, debe equilibrar el Diámetro Exterior para el ajuste, el Espesor de Pared para la resistencia y el Diámetro Interior para el flujo. Ya sea que necesite una tubería estándar o un tubo de acero inoxidable de pared gruesa, las medidas precisas ahorran costos. En Centerway Steel estamos listos para ayudarle a encontrar la solución correcta.
