كيف تختار أبعاد أنابيب الفولاذ المقاوم للصدأ (الستانلس ستيل) بدقة؟

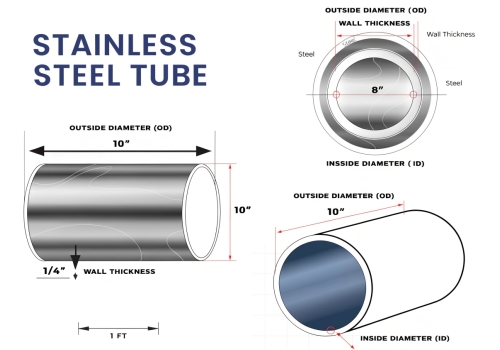

أنت قلق بشأن شراء الأنابيب الخاطئة. هذا يسبب التأخير ويهدر ميزانية مشروعك. أنا أتفهم هذا الضغط لأنني أساعد المشترين مثلك كل يوم في عملي. لاختيار الأنابيب المناسبة، يجب عليك قياس ثلاثة أشياء: القطر الخارجي (OD)، والقطر الداخلي (ID)، وسماكة الجدار. يضمن القطر الخارجي ملاءمة الأنبوب للوصلات الخاصة بك. ويتحكم القطر الداخلي في تدفق السوائل. بينما تحدد سماكة الجدار قوة تحمل الضغط. فهم هذه الأمور يساعدك على تجنب الأخطاء المكلفة. الخطأ في هذه الأرقام هو كابوس حقيقي. هذا يعني أن الأنبوب لن يناسب الآلة أو قد ينفجر تحت الضغط. نحتاج إلى النظر في كل جزء عن كثب حتى تتمكن من الشراء بثقة تامة.

لماذا يعتبر القطر الخارجي القياس الأكثر أهمية للملاءمة؟

إذا كان الأنبوب كبيراً جداً، فلن يتناسب مع المشبك (Clamp). وإذا كان صغيراً جداً، فسوف يحدث تسريب. لا يمكنك تحمل تكلفة التسريبات في مشروع بناء كبير. القطر الخارجي (OD) هو قياس العرض عبر السطح الخارجي. إنه الرقم الأكثر أهمية عند الطلب لأنه يحدد ما إذا كان الأنبوب سيتصل بشكل صحيح بالوصلات (Fittings). يجب عليك قياس هذا باستخدام فرجار (Caliper) للحصول على نتائج دقيقة. لقد رأيت العديد من الطلبات تصل إلى Centerway Steel حيث لم يكن المشتري متأكداً من القطر الخارجي. هذا أمر محفوف بالمخاطر. في صناعتنا، وخاصة لمشاريع الهندسة والمشتريات والبناء (EPC)، يعد القطر الخارجي هو المعرف الأساسي. إنه يملي التوافق. إذا كنت تبني شبكة خطوط أنابيب في مصفاة تكرير، فإن الوصلات تكون ذات أحجام ثابتة. يجب أن يطابقها الأنبوب تماماً. اختلاف مليمتر واحد فقط يمكن أن يمنع محاذاة اللحام. هذا يوقف فريق التثبيت بأكمله. نحن عادة نتحقق من القطر الخارجي باستخدام ميكرومتر أو فرجار. في Centerway، نتبع معايير صارمة مثل ASTM و ISO. هذا يضمن دقة عالية. قد تسأل، "هل يمكنني تخصيص هذا القياس؟" نعم. يمكننا تصنيع أنابيب لتلبية قطر خارجي محدد جداً. هذا مفيد للآلات الفريدة في قطاعات السيارات أو الطيران. ولكن بالنسبة لمعظم وظائف البناء، فإن الأحجام القياسية توفر عليك المال والوقت. تذكر أن القطر الخارجي يعمل مع سماكة الجدار لتحديد القوة. قطر خارجي كبير بجدار رقيق يكون ضعيفاً. وقطر خارجي أصغر بجدار سميك يكون قوياً. يجب عليك الموازنة بين ذلك. عندما نفحص أنابيبنا قبل شحنها لشركاء عالميين مثل Chevron أو Shell، فإن القطر الخارجي هو أول فحص نقوم به. إنه "بصمة" الأنبوب. إذا كان القطر الخارجي خاطئاً، فلا شيء آخر يهم.

كيف تحدد سماكة الجدار سلامة وقوة مشروعك؟

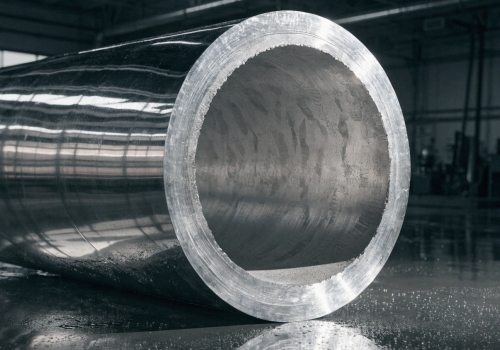

الأنبوب الرقيق جداً سوف ينفجر. هذا يسبب مخاطر تتعلق بالسلامة ويوقف الإنتاج. تحتاج إلى معرفة مقدار الضغط الذي سيتعامل معه نظامك بالضبط. سماكة الجدار هي المسافة بين السطح الخارجي والداخلي للأنبوب. إنها تتحكم في القوة الميكانيكية. أنبوب سميك الجدران من الفولاذ المقاوم للصدأ (a thick walled tube of stainless steel) يتعامل مع الضغط العالي ويقاوم التآكل بشكل أفضل بكثير من الأنابيب الرقيقة. سماكة الجدار هي موضوعي المفضل لأنها تفصل بين الموردين الجيدين والسيئين. عندما تطلب أنبوباً سميك الجدران من الفولاذ المقاوم للصدأ، فأنت عادة تتعامل مع سوائل أو غازات ذات ضغط عالٍ. في صناعة النفط والغاز، التي نخدمها غالباً، هذا أمر غير قابل للتفاوض. يتم قياس سماكة الجدار بمقياس متخصص. إذا أخطأت في هذا، فقد يفشل الأنبوب. والفشل في مصنع كيميائي هو أمر كارثي. يجب أن تأخذ الوزن في الاعتبار. الجدران السميكة تعني المزيد من الفولاذ. المزيد من الفولاذ يعني أن الأنبوب أثقل. هذا يؤثر على تكاليف الشحن وهياكل الدعم في موقع البناء. إذا كنت تصمم منصة، فأنت بحاجة إلى حساب هذا الوزن الإضافي. غالباً ما أذكر عملائي بـ "سماح التآكل" (corrosion allowance). في البناء الساحلي، يأكل الصدأ الفولاذ بمرور الوقت. يوفر الأنبوب سميك الجدران من الفولاذ المقاوم للصدأ مادة إضافية. هذا يعني أن الأنبوب يدوم لفترة أطول حتى لو تآكل السطح. أيضاً، فكر في الانحناء. إذا كنت بحاجة إلى ثني الأنبوب، فإن الجدار السميك أصعب في الثني ولكنه يحافظ على شكله الدائري بشكل أفضل. الجدران الرقيقة قد تنهار أو تتجعد. إذا كان مشروعك يتطلب أنبوباً سميك الجدران من الفولاذ المقاوم للصدأ، فأنت بحاجة إلى معدات ثني ثقيلة. إليك تفصيل لسبب اختيارك لسماكات مختلفة:

جدار رقيق: جيد للمبادلات الحرارية، والهياكل الخفيفة، وحيث تكون الأولوية للتدفق. ينقل الحرارة بسرعة.

جدار ثقيل: ضروري لخطوط البخار عالي الضغط، والأنظمة الهيدروليكية، والدعامات الهيكلية في ناطحات السحاب. يوفر الصلابة. نحن نتحقق دائماً من ضغط العمل والبيئة قبل أن نقترح السماكة. ننظر إلى أرقام "الجدول" (Schedule)، مثل Sch 40 أو Sch 80. هذه تتوافق مع سماكات جدران محددة. نحن نضمن أن تطابق هذه الرسوم الهندسية الخاصة بك تماماً.

متى يجب عليك إعطاء الأولوية لقياس القطر الداخلي؟

إذا تحرك السائل ببطء شديد، تنخفض كفاءتك. وإذا تحرك بسرعة كبيرة، فإنه يضر بالنظام. المساحة داخل الأنبوب هي التي تتحكم في هذه السرعة. القطر الداخلي (ID) هو عرض المساحة المفتوحة داخل الأنبوب. إنه أمر بالغ الأهمية لحسابات التدفق. عادة ما يكون رقماً نظرياً مشتقاً من القطر الخارجي وسماكة الجدار. القطر الداخلي أمر دقيق ومخادع. في عالم الأنابيب الفولاذية، نطلب عادةً حسب القطر الخارجي وسماكة الجدار. القطر الداخلي هو ما يتبقى. الصيغة بسيطة: القطر الداخلي = القطر الخارجي - (2 × سماكة الجدار). ومع ذلك، نظراً لوجود تفاوتات في التصنيع، يمكن أن يختلف القطر الداخلي قليلاً. بالنسبة للبناء العام، هذا الاختلاف مقبول. ولكن بالنسبة لعملائي في الهندسة الدقيقة أو نقل السوائل، فإن القطر الداخلي حيوي. إنه يملي معدل التدفق. إذا كان القطر الداخلي أصغر مما كنت تعتقد، فسيحدث انخفاض في الضغط. هذا يجبر مضخاتك على العمل بجهد أكبر. ويهدر الطاقة. إذا كنت تقوم بإدخال مسبار أو جزء آخر داخل الأنبوب، فيجب أن يكون القطر الداخلي دقيقاً. نستخدم مقاييس التجويف (bore gauges) لقياس هذا. في بعض الأحيان، يحتاج العملاء إلى قطر داخلي "مصقول" (honed). هذا يعني أننا نقوم بتلميع الداخل لجعله أملس ودقيقاً للغاية. هذا شائع في الأسطوانات الهيدروليكية حيث يجب أن ينزلق المكبس بشكل مثالي. إليك كيف تؤثر العوامل المختلفة على اختيارك:

معدل التدفق: يسمح القطر الداخلي الأكبر بحجم أكبر ولكنه يقلل الضغط. إنه ضروري لخطوط النقل الكبيرة.

توافق الوصلات: بعض الوصلات تدخل داخل الأنبوب بدلاً من فوقه. يجب أن يطابق القطر الداخلي جذع الوصلة تماماً.

النظافة: سطح القطر الداخلي الأملس هو أمر نموذجي في الأنابيب الصحية. يمنع نمو البكتيريا. هذا أمر بالغ الأهمية لعملاء تصنيع الأغذية أو المجال الطبي. في Centerway Steel، نحاول الحفاظ على القطر الداخلي قريباً من الرقم النظري قدر الإمكان. ولكن يجب عليك دائماً إخبارنا ما إذا كان القطر الداخلي هو "البعد الحاسم" بالنسبة لك. إذا عرفنا ذلك، يمكننا تعديل إنتاجنا. يمكننا إعطاء الأولوية للحجم الداخلي على الحجم الخارجي. هذا يضمن أن نظامك يعمل تماماً كما صممته.

الخاتمة

لاختيار أفضل الأنابيب، يجب عليك الموازنة بين القطر الخارجي للملاءمة، وسماكة الجدار للقوة، والقطر الداخلي للتدفق. سواء كنت بحاجة إلى أنبوب قياسي أو أنبوب سميك الجدران من الفولاذ المقاوم للصدأ، فإن القياسات الدقيقة توفر التكاليف. نحن في Centerway Steel مستعدون لمساعدتك في العثور على الحل المناسب.
