¿Cómo puede dominar los tamaños estándar de tubos de acero inoxidable para su próximo proyecto?

Abastecerse de las especificaciones de tubería incorrectas puede detener su proyecto de construcción inmediatamente e inflar su presupuesto significativamente. Explicaré exactamente cómo navegar los tamaños estándar para asegurar una compatibilidad perfecta cada vez. Los tamaños estándar dependen del Diámetro Exterior (DE), el Diámetro Interior (DI) y el Espesor de Pared para definir el tubo. Comprender los diámetros de tubos de acero inoxidable específicos y adherirse a las normas ASTM o ISO asegura la integridad del sistema, la seguridad en entornos de alta presión y una integración perfecta para sus aplicaciones industriales.

Muchos ingenieros y gerentes de compras confunden las cédulas (schedules) de las tuberías con las dimensiones de los tubos, lo que lleva a errores críticos de pedido y retrasos en la instalación. Permítame desglosar las medidas específicas que debe especificar a su proveedor para evitar estos costosos errores.

¿Cómo determinan el rendimiento el diámetro exterior, el diámetro interior y el espesor de pared?

La precisión es importante en la construcción porque un ajuste flojo resulta en fugas y fallas del sistema. Necesita entender cómo cada dimensión afecta la integridad estructural de su proyecto. El Diámetro Exterior (DE) asegura que el tubo encaje en los conectores, mientras que el Espesor de Pared dicta la clasificación de presión. Juntos, definen los diámetros de tubos de acero inoxidable y la resistencia estructural requerida para aplicaciones EPC de servicio pesado y maquinaria.

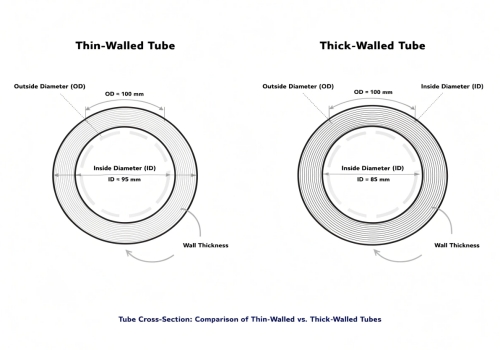

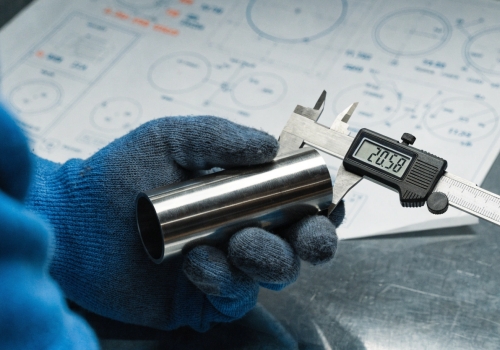

En mis años en Centerway Steel, he visto muchos pedidos retrasados porque el comprador se centró solo en el tamaño del orificio en lugar del ajuste exterior. El Diámetro Exterior (DE) es su número más crítico. Determina cómo se asienta el tubo en una abrazadera o cómo encaja en una válvula. Si este número está desviado aunque sea una fracción de milímetro, el tubo es inútil para trabajos de precisión. El Espesor de Pared es igualmente importante porque lucha contra la presión. Una pared más gruesa hace que el tubo sea más pesado y costoso, pero puede manejar mucho más estrés. Debe equilibrar el costo con las necesidades de seguridad de su proyecto. El Diámetro Interior (DI) es el resultado del DE menos dos veces el espesor de pared. Generalmente no se ordena por DI a menos que esté preocupado estrictamente por las tasas de flujo para fluidos. Aquí hay un desglose de las categorías de tamaños comunes que producimos:

Categoría	DE (mm)	DE (pulgadas)	Espesor de pared típico (mm)	Usos Comunes
Pequeño	6 - 12	0.25 - 0.5	0.5 - 2.0	Instrumentación, Médico, Líneas hidráulicas
Mediano	25 - 50	1.0 - 2.0	1.5 - 5.0	Barandillas, Columnas estructurales, Transporte de fluidos
Grande	76 - 150	3.0 - 6.0	3.0 - 10.0	Tubería industrial, Soportes estructurales pesados

Cuando especifica estos números claramente, asegura que los materiales que llegan a su sitio coincidan perfectamente con sus dibujos CAD.

¿Qué normas internacionales debe seguir para los tubos de acero inoxidable?

Los proyectos globales a menudo tienen especificaciones confusas que mezclan diferentes requisitos regionales. Mezclar estos estándares puede causar fallas en los materiales y problemas de cumplimiento que arruinan el cronograma de su proyecto. Las normas ASTM como A213 y A269 rigen las propiedades de los materiales y las dimensiones en los EE. UU., mientras que la ISO 1127 establece estándares métricos globales. Elegir la norma correcta garantiza que sus diámetros de tubos de acero inoxidable cumplan con los niveles necesarios de tolerancia y resistencia a la corrosión.

Trabajo con clientes de más de 100 países, y la confusión entre normas es un desafío común. Si está en Europa, probablemente se incline hacia las normas ISO. Estas proporcionan medidas métricas estrictas. Sin embargo, muchos proyectos de petróleo y gas, incluso aquellos fuera de los EE. UU., prefieren las normas ASTM. ASTM A213 es lo que necesita si está construyendo calderas o intercambiadores de calor. Se centra mucho en cómo el acero maneja el calor. Por otro lado, ASTM A269 es para servicio general. Asegura que el tubo resista la corrosión y se ajuste a las tolerancias estándar. ISO 1127 es fantástica porque cierra la brecha y ofrece un sistema métrico unificado que simplifica el comercio internacional. También vemos demandas de normas EN en Europa. La clave es la consistencia. No puede comprar un tubo hecho según especificaciones ASTM y esperar que se acople perfectamente con una brida DIN sin verificar las tolerancias primero.

Norma	Área de Enfoque	Aplicación Clave
ASTM A213	Calor y Presión	Calderas, Sobrecalentadores
ASTM A269	Corrosión General	Procesamiento de alimentos, Tubería general
ISO 1127	Tolerancia Dimensional	Proyectos industriales globales
ASTM A270	Calidad Sanitaria	Lácteos, Farmacéutica, Biotecnología

En Centerway Steel, producimos tuberías que cumplen con estos certificados. Aseguramos que, ya sea que utilice SGS, BV o TUV para la inspección, las dimensiones coincidan perfectamente con el papel. Esto crea un entorno seguro para sus ingenieros y le ahorra el dolor de cabeza de devolver materiales.

¿Cuál es la diferencia entre el Tamaño Nominal de Tubería y las dimensiones del tubo?

Pedir una "tubería (pipe) de 3 pulgadas" cuando en realidad necesita un "tubo (tube) de 3 pulgadas" es un desastre que ocurre con demasiada frecuencia. Necesita conocer la diferencia específica para proteger su presupuesto. El Tamaño Nominal de Tubería (NPS) se refiere a un tamaño de orificio aproximado y utiliza la "Cédula" (Schedule) para el espesor de pared, mientras que el tubing se mide por el Diámetro Exterior exacto y el espesor de pared real. Confundir estos lleva a accesorios incompatibles y fallas en la instalación.

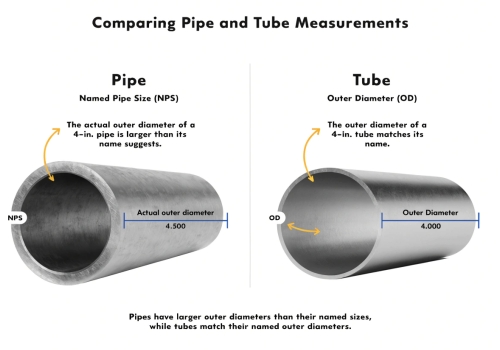

Esta es el área donde veo la mayor cantidad de dinero desperdiciado. En el mundo de las tuberías (pipe), una "tubería de 2 pulgadas" no mide realmente 2 pulgadas en el exterior. Mide 2.375 pulgadas. La etiqueta de "2 pulgadas" es solo un nombre, un designador nominal. El espesor de pared varía según la "Cédula" (como Sch 40 o Sch 80). A medida que la cédula aumenta, la pared se vuelve más gruesa y el orificio interior se hace más pequeño, pero el exterior permanece igual. El tubing es diferente. Un "tubo de 2 pulgadas" mide exactamente 2 pulgadas en el exterior. El espesor de pared se mide en pulgadas reales o milímetros, no con un número de cédula. Si su equipo de diseño utiliza CAD para dibujar una estructura de tubos, generalmente dibujan tamaños exactos. Si luego ordena tubería NPS, las piezas no encajarán. Para una empresa EPC, esta distinción es vital. Las tuberías (pipes) se usan generalmente para transportar fluidos y gases, como en los proyectos que suministramos para Shell o CNPC. Los tubos (tubes) se usan para fines estructurales, intercambiadores de calor o líneas de precisión donde el DE exacto importa para la conexión. Aquí hay una referencia rápida para mostrar la diferencia:

Tamaño Nominal	DE Real de Tubería (Pipe)	DE Real del Tubo (Tube)	¿Por qué importa?
1/2"	0.840	0.500	Los accesorios no se interconectarán.
1"	1.315	1.000	La tubería es un 30% más grande que el tubo aquí.
2"	2.375	2.000	Crítico para el soporte estructural.
4"	4.500	4.000	Diferencia masiva de peso.

Siempre verifique dos veces si su lista de materiales solicita NPS o DE. Le evita tener una pila de acero que no puede usar.

¿Cómo puede seleccionar el tubo de acero inoxidable adecuado para su proyecto?

Sobre-especificar materiales desperdicia su presupuesto limitado, mientras que sub-especificar arriesga la seguridad y la corrosión rápida. Debe encontrar el equilibrio entre costo y rendimiento. Debe evaluar los requisitos de presión de la aplicación, los riesgos de corrosión ambiental y las restricciones presupuestarias. Seleccionar el grado correcto (como 304 o 316L) y las dimensiones precisas asegura la longevidad y reduce los costos de mantenimiento para sus proyectos de construcción.

Cuando ayudo a clientes como usted a maximizar su presupuesto, miramos primero el entorno. Si su proyecto está cerca del océano o en una planta química, no puede ahorrar dinero en el grado. Necesita acero inoxidable 316L porque resiste la sal y el ácido. Si usa 304 para ahorrar unos dólares, el tubo se oxidará en un año y pagará el triple para reemplazarlo. Luego, mire el espesor de pared. ¿Realmente necesita una pared de 5 mm? Una vez trabajé con un gerente de compras que especificó paredes extra pesadas para un proyecto de barandillas. Le aconsejamos que una pared más delgada era estructuralmente suficiente y más ligera. Esto redujo su costo de material en un 20% e hizo que el envío fuera más barato. También debe considerar el acabado. ¿Necesita un pulido espejo para la estética, o está bien un acabado de fábrica porque está oculto dentro de una pared? El pulido cuesta dinero. Finalmente, encuentre un proveedor integral. En Centerway Steel, integramos producción, inventario y ventas. Esto significa que no tiene que comprar tuberías a una persona y accesorios a otra. Aseguramos que los diámetros de tubos de acero inoxidable coincidan con los accesorios antes de que salgan de nuestra fábrica. Esta integración es cómo apoyamos a grandes empresas EPC y mantenemos sus proyectos avanzando sin problemas.

Conclusión

Comprender los tamaños estandarizados, desde el DE hasta el espesor de pared, asegura que su proyecto sea seguro y rentable. Al elegir las normas correctas y un socio confiable como Centerway Steel, garantiza el éxito.
