كيف يمكنك إتقان مقاسات أنابيب الفولاذ المقاوم للصدأ القياسية لمشروعك القادم؟

شراء مواصفات الأنابيب الخاطئة قد يوقف مشروعك الإنشائي فوراً ويضخم ميزانيتك بشكل كبير. سأشرح لك بالضبط كيفية التعامل مع المقاسات القياسية لضمان التوافق التام في كل مرة. تعتمد المقاسات القياسية على القطر الخارجي (OD)، والقطر الداخلي (ID)، وسماكة الجدار لتحديد الأنبوب. إن فهم أقطار أنابيب الفولاذ المقاوم للصدأ (stainless steel tube diameters) والالتزام بمعايير ASTM أو ISO يضمن سلامة النظام، والأمان في بيئات الضغط العالي، والتكامل السلس لتطبيقاتك الصناعية. يخلط العديد من المهندسين ومديري المشتريات بين جداول الأنابيب (Pipe Schedules) وأبعاد الأنابيب (Tube Dimensions)، مما يؤدي إلى أخطاء فادحة في الطلب وتأخيرات في التركيب. دعني أفصل لك القياسات المحددة التي يجب عليك تحديدها للمورد لتجنب هذه الأخطاء المكلفة.

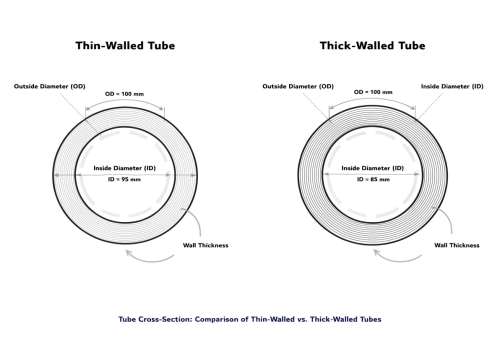

كيف تحدد القطر الخارجي، والقطر الداخلي، وسماكة الجدار الأداء؟

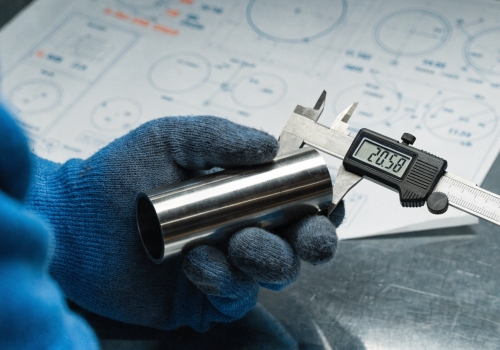

الدقة تهم جداً في الإنشاءات لأن التركيب غير المحكم يؤدي إلى تسريبات وفشل في النظام. يجب أن تفهم كيف يؤثر كل بُعد على السلامة الهيكلية لمشروعك. يضمن القطر الخارجي (OD) ملاءمة الأنبوب للموصلات، بينما تحدد سماكة الجدار تصنيف الضغط. معاً، يحددان أقطار أنابيب الفولاذ المقاوم للصدأ والقوة الهيكلية المطلوبة لتطبيقات المقاولات الهندسية (EPC) والآلات الثقيلة. خلال سنوات عملي في Centerway Steel، رأيت العديد من الطلبات تتأخر لأن المشتري ركز فقط على حجم الفتحة بدلاً من الملاءمة الخارجية. القطر الخارجي (OD) هو الرقم الأكثر أهمية لديك. إنه يحدد كيفية استقرار الأنبوب في المشبك أو ملاءمته للصمام. إذا كان هذا الرقم غير دقيق ولو بجزء من المليمتر، فإن الأنبوب يصبح عديم الفائدة للأعمال الدقيقة. سماكة الجدار لا تقل أهمية لأنها تقاوم الضغط. الجدار السميك يجعل الأنبوب أثقل وأكثر تكلفة، لكنه يتحمل إجهاداً أعلى بكثير. يجب عليك الموازنة بين التكلفة واحتياجات السلامة لمشروعك. القطر الداخلي (ID) هو نتيجة طرح القطر الخارجي ناقص ضعف سماكة الجدار. عادة لا تطلب بناءً على القطر الداخلي إلا إذا كنت قلقاً بشكل صارم بشأن معدلات تدفق السوائل. إليك تفصيل لفئات الأحجام الشائعة التي ننتجها:

الفئة	القطر الخارجي (ملم)	القطر الخارجي (بوصة)	سماكة الجدار النمطية (ملم)	الاستخدامات الشائعة
صغيرة	6 - 12	0.25 - 0.5	0.5 - 2.0	الأجهزة الدقيقة، الطبية، الخطوط الهيدروليكية
متوسطة	25 - 50	1.0 - 2.0	1.5 - 5.0	الدرابزين، الأعمدة الهيكلية، نقل السوائل
كبيرة	76 - 150	3.0 - 6.0	3.0 - 10.0	الأنابيب الصناعية، الدعامات الهيكلية الثقيلة

عندما تحدد هذه الأرقام بوضوح، فإنك تضمن أن المواد التي تصل إلى موقعك تتطابق تماماً مع رسومات CAD الخاصة بك.

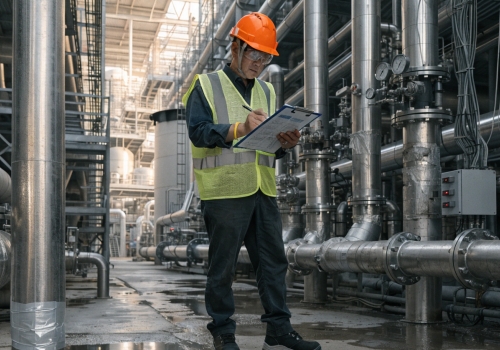

ما هي المعايير الدولية التي يجب عليك اتباعها لأنابيب الفولاذ المقاوم للصدأ؟

غالباً ما تحتوي المشاريع العالمية على مواصفات مربكة تخلط بين متطلبات إقليمية مختلفة. يمكن أن يؤدي خلط هذه المعايير إلى فشل المواد ومشاكل في الامتثال تدمر الجدول الزمني لمشروعك. تحكم معايير ASTM مثل A213 و A269 خصائص المواد والأبعاد في الولايات المتحدة، بينما يحدد ISO 1127 المعايير المترية العالمية. اختيار المعيار الصحيح يضمن أن أقطار أنابيب الفولاذ المقاوم للصدأ تلبي مستويات التسامح ومقاومة التآكل اللازمة. أنا أعمل مع عملاء من أكثر من 100 دولة، والخلط بين المعايير هو تحدٍ شائع. إذا كنت في أوروبا، فمن المحتمل أن تميل نحو معايير ISO. هذه توفر قياسات مترية صارمة. ومع ذلك، تفضل العديد من مشاريع النفط والغاز، حتى تلك الموجودة خارج الولايات المتحدة، معايير ASTM. معيار ASTM A213 هو ما تحتاجه إذا كنت تبني غلايات أو مبادلات حرارية. إنه يركز بشكل كبير على كيفية تعامل الفولاذ مع الحرارة. من ناحية أخرى، ASTM A269 مخصص للخدمة العامة. إنه يضمن مقاومة الأنبوب للتآكل وملاءمته للتفاوتات القياسية. يعتبر ISO 1127 رائعاً لأنه يسد الفجوة ويوفر نظاماً مترياً موحداً يبسط التجارة الدولية. نرى أيضاً طلبات لمعايير EN في أوروبا. المفتاح هو الاتساق. لا يمكنك شراء أنبوب مصنوع وفقاً لمواصفات ASTM وتتوقع أن يتوافق تماماً مع فلانشة (DIN) دون التحقق من التفاوتات أولاً.

المعيار	مجال التركيز	التطبيق الرئيسي
ASTM A213	الحرارة والضغط	الغلايات، السخانات الفائقة
ASTM A269	التآكل العام	تجهيز الأغذية، الأنابيب العامة
ISO 1127	التفاوت في الأبعاد	المشاريع الصناعية العالمية
ASTM A270	الجودة الصحية	الألبان، الأدوية، التكنولوجيا الحيوية

في Centerway Steel، ننتج أنابيب تلبي هذه الشهادات. نضمن أنه سواء كنت تستخدم SGS أو BV أو TUV للفحص، فإن الأبعاد تتطابق مع الورق تماماً. هذا يخلق بيئة آمنة لمهندسيكم ويوفر عليك عناء إعادة المواد.

ما الفرق بين مقاس الأنبوب الاسمي (NPS) وأبعاد الأنبوب (Tube)؟

طلب "Pipe مقاس 3 بوصة" بينما تحتاج في الواقع إلى "Tube مقاس 3 بوصة" هو كارثة تحدث كثيراً. تحتاج إلى معرفة الفرق المحدد لحماية ميزانيتك. يشير مقاس الأنبوب الاسمي (NPS) إلى حجم تجويف تقريبي ويستخدم "الجدول" (Schedule) لسماكة الجدار، بينما يتم قياس الأنابيب (Tubing) بالقطر الخارجي الدقيق وسماكة الجدار الفعلية. الخلط بينهما يؤدي إلى تركيبات غير متوافقة وفشل في التثبيت. هذا هو المجال الذي أرى فيه أكبر قدر من الهدر المالي. في عالم الـ Pipe، فإن "Pipe مقاس 2 بوصة" لا يبلغ قياسه 2 بوصة فعلياً من الخارج. بل يبلغ 2.375 بوصة. تسمية "2 بوصة" هي مجرد اسم أو مؤشر اسمي. تختلف سماكة الجدار بناءً على "الجدول" (مثل Sch 40 أو Sch 80). كلما زاد رقم الجدول، زادت سماكة الجدار، وصغر الثقب الداخلي، لكن الخارج يظل كما هو. الـ Tubing مختلف. "Tube مقاس 2 بوصة" يبلغ قياسه 2 بوصة بالضبط من الخارج. يتم قياس سماكة الجدار بالبوصة الحقيقية أو المليمترات، وليس برقم جدول. إذا استخدم فريق التصميم الخاص بك CAD لرسم هيكل أنبوبي، فإنهم عادة يرسمون أحجاماً دقيقة. إذا قمت بطلب أنابيب NPS، فلن تتناسب الأجزاء. بالنسبة لشركة EPC، هذا التمييز حيوي. تُستخدم الـ Pipes عموماً لنقل السوائل والغازات، كما هو الحال في المشاريع التي نوردها لشركة Shell أو CNPC. تُستخدم الـ Tubes للأغراض الهيكلية، المبادلات الحرارية، أو الخطوط الدقيقة حيث يهم القطر الخارجي الدقيق للتوصيل. إليك مرجع سريع يوضح الفرق:

المقاس الاسمي	القطر الخارجي الفعلي للـ Pipe (بوصة)	القطر الخارجي الفعلي للـ Tube (بوصة)	لماذا يهم هذا؟
1/2"	0.840	0.500	التركيبات لن تتشابك.
1"	1.315	1.000	الـ Pipe أكبر بنسبة 30% من الـ Tube هنا.
2"	2.375	2.000	حاسم للدعم الهيكلي.
4"	4.500	4.000	فرق هائل في الوزن.

تأكد دائماً مما إذا كانت قائمة المواد الخاصة بك تطلب NPS أو OD. هذا ينقذك من الحصول على كومة من الفولاذ لا يمكنك استخدامها.

كيف تختار أنبوب الفولاذ المقاوم للصدأ المناسب لمشروعك؟

المبالغة في تحديد مواصفات المواد تهدر ميزانيتك المحدودة، بينما يؤدي التقليل من المواصفات إلى مخاطر تتعلق بالسلامة والتآكل السريع. يجب أن تجد التوازن بين التكلفة والأداء. يجب عليك تقييم متطلبات الضغط للتطبيق، ومخاطر التآكل البيئي، وقيود الميزانية. اختيار الدرجة الصحيحة (مثل 304 أو 316L) والأبعاد الدقيقة يضمن طول العمر ويقلل من تكاليف الصيانة لمشاريعك الإنشائية. عندما أساعد عملاء مثلك على تعظيم ميزانيتهم، ننظر إلى البيئة أولاً. إذا كان مشروعك بالقرب من المحيط أو في مصنع كيميائي، فلا يمكنك توفير المال في درجة المعدن. تحتاج إلى فولاذ مقاوم للصدأ 316L لأنه يقاوم الملح والحمض. إذا استخدمت 304 لتوفير بضعة دولارات، فسيصدأ الأنبوب خلال عام، وستدفع ثلاثة أضعاف لاستبداله. بعد ذلك، انظر إلى سماكة الجدار. هل تحتاج حقاً إلى جدار بسمك 5 مم؟ عملت مرة مع مدير مشتريات حدد جدران ثقيلة جداً لمشروع درابزين. نصحناه بأن الجدار الأرق كان كافياً من الناحية الهيكلية وأخف وزناً. أدى هذا إلى تقليل تكلفة المواد بنسبة 20% وجعل الشحن أرخص. تحتاج أيضاً إلى النظر في التشطيب. هل تحتاج إلى صقل مرآة للمظهر، أم أن التشطيب "mill finish" (الخام) مقبول لأنه مخفي داخل جدار؟ التلميع يكلف مالاً. أخيراً، ابحث عن مورد شامل (One-stop supplier). في Centerway Steel، ندمج الإنتاج والمخزون والمبيعات. هذا يعني أنك لست مضطراً لشراء الأنابيب من شخص والتركيبات من شخص آخر. نحن نضمن أن أقطار أنابيب الفولاذ المقاوم للصدأ تتطابق مع التركيبات قبل أن تغادر مصنعنا. هذا التكامل هو الطريقة التي ندعم بها شركات EPC الضخمة ونحافظ على سير مشاريعهم بسلاسة.

الخاتمة

فهم المقاسات القياسية، من القطر الخارجي إلى سماكة الجدار، يضمن أن يكون مشروعك آمناً وفعالاً من حيث التكلفة. باختيارك للمعايير الصحيحة وشريك موثوق مثل Centerway Steel، فإنك تضمن النجاح.
