¿Cómo afecta la clasificación de presión de los accesorios roscados de acero inoxidable a la seguridad de su sistema de tuberías?

Las tuberías con fugas cuestan dinero, detienen la producción y arruinan su reputación. Usted no quiere explicarle a su jefe un fallo crítico del sistema debido a un solo accesorio débil que no pudo soportar la carga. La clasificación de presión de los accesorios roscados de acero inoxidable depende del estándar de fabricación (como Clase 150 para fundición o Clase 3000 para forja), el espesor de pared de la tubería y la temperatura operativa. Elegir la clasificación correcta asegura que su sistema maneje el flujo de fluidos sin estallar, manteniendo su proyecto seguro y eficiente.

Muchos ingenieros y gerentes de compras pasan por alto los detalles específicos de presión de los accesorios pequeños hasta que ocurre una fuga. Pero le ayudaré a comprender estas clasificaciones ahora para que pueda evitar esos costosos errores más adelante.

¿Qué determina la verdadera clasificación de presión de los accesorios roscados de acero inoxidable?

Ver un número estampado en un accesorio no le cuenta toda la historia. Si ignora la temperatura y el grado del material, ese número "seguro" podría llevar a un reventón peligroso. La clasificación de presión está determinada por el estándar específico, como ASME B16.11 para accesorios forjados de alta presión o MSS SP-114 para accesorios fundidos de menor presión. La clasificación disminuye a medida que aumenta la temperatura, lo que significa que un accesorio clasificado para 3000 psi a temperatura ambiente no puede soportar esa misma presión a 500°C.

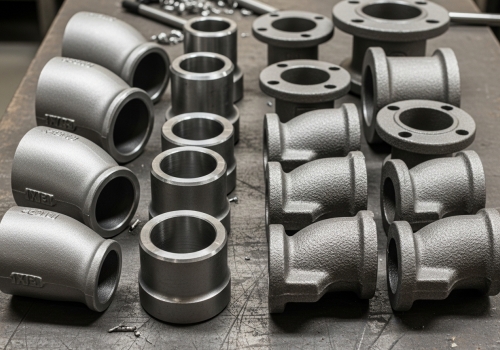

Cuando hablamos de la clasificación de presión de los accesorios roscados de acero inoxidable, debemos mirar cómo se fabrican estos accesorios. Hay dos categorías principales que veo más a menudo en mis años en Centerway Steel. Primero, están los accesorios fundidos (generalmente Clase 150). Estos son excelentes para líneas de agua o aire de baja presión. Segundo, están los accesorios forjados (Clase 2000, 3000 y 6000). Estos son los caballos de batalla de servicio pesado utilizados en las industrias de petróleo y gas. Necesita usar el pensamiento crítico aquí. Solo porque un accesorio diga "Clase 150" no significa que falle exactamente a 150 psi. Sin embargo, la temperatura es el verdadero enemigo de la presión. A medida que su sistema se calienta, el metal se expande y se vuelve ligeramente más débil. Un accesorio que es perfectamente seguro a 20°C podría ser peligroso a 400°C. Además, el tipo de rosca importa. Las roscas NPT (National Pipe Taper) sellan aplastando los hilos de metal juntos. Si la presión es demasiado alta, puede empujar el líquido a través de la trayectoria de fuga en espiral de las roscas. Es por eso que, para presiones muy altas, a menudo recomendamos soldar en lugar de roscar. Pero si debe usar roscas, necesita seleccionar la "Clase" correcta definida por ASME B16.11. Este estándar dicta el espesor de pared y la resistencia del material necesarios para mantener la presión de forma segura.

¿Qué accesorios y clases específicos ofrecen la mejor resistencia a la presión?

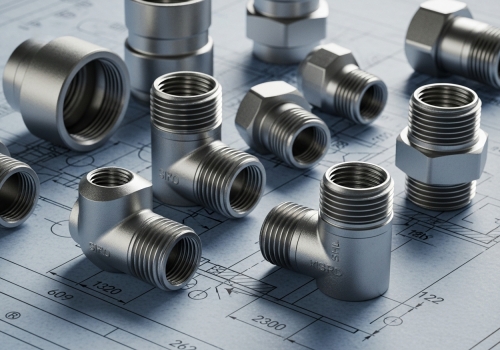

No todos los accesorios son iguales, incluso si se ven idénticos en el estante. Confundir un codo fundido con una te forjada es una receta para el desastre en una línea de alta presión. Los accesorios de acero inoxidable forjado, como los clasificados como Clase 3000 o 6000, ofrecen la mejor resistencia para líneas de alta presión. Los accesorios fundidos son económicos pero son estrictamente para aplicaciones de baja presión. Hacer coincidir la clase del accesorio con la cédula de su tubería (como Cédula/Schedule 80 o 160) es vital para mantener la integridad del sistema.

En mi experiencia suministrando proyectos globales desde 1996, a menudo veo confusión entre "Patrón" y "Clasificación". Es crucial desglosar esto. Los accesorios roscados de alta presión generalmente siguen el estándar ASME B16.11. Los clasificamos en tres clases de presión: 2000, 3000 y 6000. Estos números corresponden al espesor de pared de la tubería correspondiente. Por ejemplo, si está utilizando tubería Cédula 80, generalmente necesita un accesorio Clase 3000 para igualar la capacidad de presión. Si usa un accesorio Clase 2000 en una tubería Cédula 80, el accesorio se convierte en el punto débil. Por el contrario, poner un accesorio Clase 6000 en una tubería delgada es un desperdicio de dinero. A continuación, presento una tabla que creé para ayudarlo a relacionar rápidamente la clase del accesorio con la cédula de la tubería para una gestión óptima de la presión.

Usar esta tabla le ayuda a visualizar la relación. No puede simplemente adivinar. Si su proyecto requiere una clasificación de presión de accesorios roscados de acero inoxidable capaz de soportar 4000 psi, debe ignorar la Clase 2000 y la Clase 150 por completo. Tiene que ir directamente a la Clase 3000 o superior para garantizar la seguridad.

¿Cómo impactan la corrosión y el grado del material en la clasificación de presión a largo plazo?

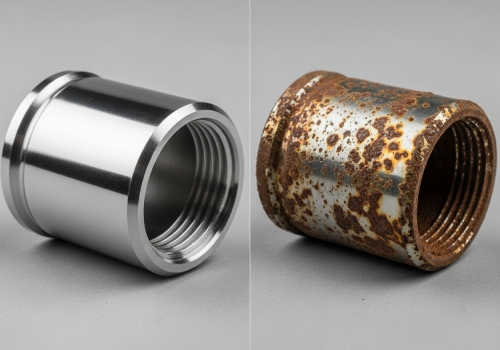

El óxido no solo se ve mal; carcome el metal que retiene su presión. Incluso un accesorio de alta clasificación estallará si el material no puede sobrevivir al entorno químico dentro de la tubería. La corrosión adelgaza las paredes del accesorio con el tiempo, reduciendo drásticamente su capacidad para mantener la presión. Elegir acero inoxidable de alto grado 316 sobre el 304 ayuda a mantener la clasificación de presión en entornos duros, ácidos o salinos, asegurando que el sistema dure años sin fugas inesperadas.

Hemos establecido que el espesor de pared (Clase) determina la clasificación de presión inicial. Pero como gerente de compras, a usted le importa el costo del ciclo de vida. ¿Cuánto tiempo durará esa clasificación? Aquí es donde la selección del material se convierte en una parte crítica del cálculo de presión. El acero inoxidable 304 es la opción estándar. Es fuerte y tiene buenas clasificaciones de presión. Sin embargo, si está bombeando agua salada o productos químicos, el 304 sufrirá corrosión por picaduras. Las picaduras crean pequeños agujeros en las roscas. Una vez que las roscas se corroen, el espesor efectivo de la pared disminuye. Un accesorio que estaba clasificado para 3000 psi podría fallar a 1000 psi después de dos años de corrosión. Es por eso que en Centerway Steel, a menudo recomendamos acero inoxidable 316 o 316L para clientes en los sectores de petróleo, gas o químicos. Contiene molibdeno, que combate la corrosión. Al detener el óxido, preserva la clasificación de presión de los accesorios roscados de acero inoxidable original durante la vida del proyecto. No solo está comprando un accesorio; está comprando un seguro contra la pérdida de presión. Cuando pida una cotización, siempre considere si el medio que fluye a través de la tubería atacará el metal. Si la respuesta es sí, el grado del material es tan importante como la clase de presión.

Conclusión

Para garantizar la seguridad, siempre haga coincidir la clase de presión (2000, 3000, 6000) con la cédula de su tubería y elija el grado de material adecuado para mantener esa presión a lo largo del tiempo.
