كيف يؤثر تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ على سلامة نظام الأنابيب لديك؟

الأنابيب التي تسرب تكلف المال، وتوقف الإنتاج، وتدمر سمعتك. أنت لا تريد شرح فشل خطير في النظام لرئيسك في العمل بسبب وصلة ضعيفة واحدة لم تستطع تحمل الحمل. يعتمد تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ على معيار التصنيع (مثل فئة 150 للصب أو فئة 3000 للطرق)، وسماكة جدار الأنبوب، ودرجة حرارة التشغيل. يضمن اختيار التصنيف الصحيح تعامل نظامك مع تدفق السوائل دون انفجار، مما يحافظ على أمان وكفاءة مشروعك. يتجاهل العديد من المهندسين ومديري المشتريات تفاصيل الضغط الدقيقة للوصلات الصغيرة حتى يحدث تسرب. لكنني سأساعدك على فهم هذه التصنيفات الآن حتى تتمكن من تجنب تلك الأخطاء المكلفة لاحقاً.

ما الذي يحدد تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ الحقيقي؟

رؤية رقم مختوم على الوصلة لا يخبرك بالقصة كاملة. إذا تجاهلت درجة الحرارة ودرجة المادة، فإن ذلك الرقم "الآمن" قد يؤدي في الواقع إلى انفجار خطير. يتم تحديد تصنيف الضغط بواسطة المعيار المحدد، مثل ASME B16.11 للوصلات المطروقة عالية الضغط أو MSS SP-114 للوصلات المصبوبة منخفضة الضغط. ينخفض التصنيف مع ارتفاع درجة الحرارة، مما يعني أن الوصلة المصنفة لـ 3000 رطل لكل بوصة مربعة (psi) في درجة حرارة الغرفة لا يمكنها تحمل نفس الضغط عند 500 درجة مئوية. عندما نتحدث عن تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ، يجب أن ننظر في كيفية صنع هذه الوصلات. هناك فئتان رئيسيتان أراهما غالباً خلال سنوات عملي في Centerway Steel. أولاً، هناك الوصلات المصبوبة (عادةً فئة 150). هذه رائعة لخطوط المياه أو الهواء منخفضة الضغط. ثانياً، هناك الوصلات المطروقة (فئة 2000 و 3000 و 6000). هذه هي ركائز العمل الشاقة المستخدمة في صناعات النفط والغاز. تحتاج إلى استخدام التفكير النقدي هنا. لمجرد أن الوصلة تقول "فئة 150" لا يعني أنها تفشل عند 150 رطل لكل بوصة مربعة بالضبط. ومع ذلك، فإن درجة الحرارة هي العدو الحقيقي للضغط. عندما يصبح نظامك أكثر سخونة، يتمدد المعدن ويصبح أضعف قليلاً. الوصلة التي تكون آمنة تماماً عند 20 درجة مئوية قد تكون خطيرة عند 400 درجة مئوية. أيضاً، نوع التسنين مهم. تعمل مسننات NPT (سن اللولب القومي للأنابيب) على الإغلاق عن طريق سحق الخيوط المعدنية معاً. إذا كان الضغط مرتفعاً جداً، فقد يدفع السائل عبر مسار التسريب الحلزوني للخيوط. لهذا السبب، بالنسبة للضغوط العالية جداً، غالباً ما نوصي باللحام بدلاً من التسنين. ولكن إذا كان لابد من استخدام المسننات، فأنت بحاجة إلى تحديد "الفئة" (Class) الصحيحة المحددة بواسطة ASME B16.11. يحدد هذا المعيار سماكة الجدار وقوة المادة اللازمة لاحتواء الضغط بشكل آمن.

أي الوصلات والفئات المحددة توفر أفضل مقاومة للضغط؟

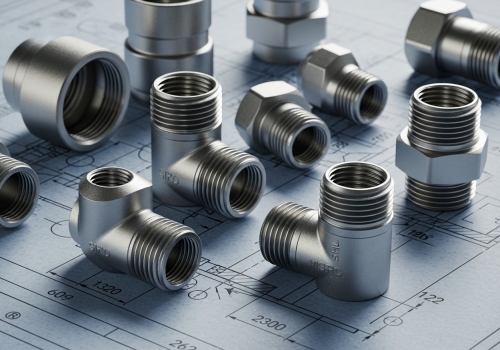

ليست كل الوصلات متساوية، حتى لو بدت متشابهة على الرف. الخلط بين كوع مصبوب (Cast Elbow) وتي مطروق (Forged Tee) هو وصفة لكارثة في خط عالي الضغط. توفر وصلات الفولاذ المقاوم للصدأ المطروقة، مثل تلك المصنفة فئة 3000 أو 6000، أفضل مقاومة لخطوط الضغط العالي. الوصلات المصبوبة اقتصادية ولكنها مخصصة حصراً للتطبيقات منخفضة الضغط. مطابقة فئة الوصلة مع جدول الأنبوب (مثل جدول 80 أو 160) أمر حيوي للحفاظ على سلامة النظام. من خلال تجربتي في توريد المشاريع العالمية منذ عام 1996، غالباً ما أرى خلطاً بين "النمط" و "التصنيف". من الضروري تفصيل هذا الأمر. تتبع الوصلات المسننة عالية الضغط عموماً معيار ASME B16.11. نصنفها إلى ثلاث فئات ضغط: 2000 و 3000 و 6000. تتوافق هذه الأرقام مع سماكة جدار الأنبوب المطابق. على سبيل المثال، إذا كنت تستخدم أنبوباً بجدول 80 (Schedule 80)، فأنت تحتاج عادةً إلى وصلة من فئة 3000 لمطابقة قدرة الضغط. إذا كنت تستخدم وصلة من فئة 2000 على أنبوب جدول 80، تصبح الوصلة هي نقطة الضعف. وعلى العكس من ذلك، فإن وضع وصلة من فئة 6000 على أنبوب رقيق هو مضيعة للمال. فيما يلي جدول أنشأته لمساعدتك على مطابقة فئة الوصلة بجدول الأنبوب بسرعة لإدارة الضغط بشكل مثالي.

يساعدك استخدام هذا الجدول على تصور العلاقة. لا يمكنك مجرد التخمين. إذا كان مشروعك يتطلب تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ قادراً على تحمل 4000 psi، فيجب عليك تجاهل فئة 2000 وفئة 150 تماماً. عليك الانتقال مباشرة إلى فئة 3000 أو أعلى لضمان السلامة.

كيف يؤثر التآكل ودرجة المادة على تصنيف الضغط طويل الأمد؟

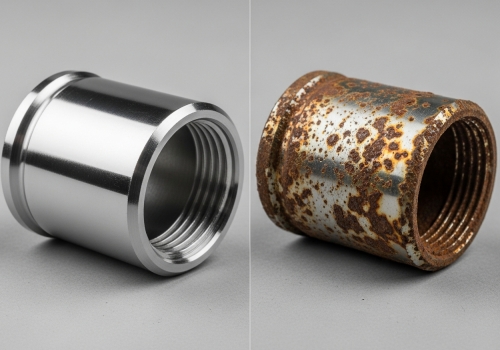

الصدأ لا يبدو سيئاً فحسب؛ إنه يأكل المعدن الذي يحبس الضغط. حتى الوصلة ذات التصنيف العالي ستنفجر إذا لم تستطع المادة النجاة في البيئة الكيميائية داخل الأنبوب. يرقق التآكل جدران الوصلة بمرور الوقت، مما يقلل بشكل كبير من قدرتها على تحمل الضغط. يساعد اختيار الفولاذ المقاوم للصدأ عالي الجودة 316 بدلاً من 304 في الحفاظ على تصنيف الضغط في البيئات القاسية أو الحمضية أو المالحة، مما يضمن استمرار النظام لسنوات دون تسريبات غير متوقعة. لقد أثبتنا أن سماكة الجدار (الفئة) تحدد تصنيف الضغط الأولي. ولكن كمدير مشتريات، أنت تهتم بتكلفة دورة الحياة. كم سيستمر هذا التصنيف؟ هذا هو المكان الذي يصبح فيه اختيار المواد جزءاً مهماً من حساب الضغط. الفولاذ المقاوم للصدأ 304 هو الخيار القياسي. إنه قوي وله تصنيفات ضغط جيدة. ومع ذلك، إذا كنت تضخ مياهاً مالحة أو مواد كيميائية، فسيعاني 304 من تآكل النقر (Pitting corrosion). يخلق النقر ثقوباً صغيرة في المسننات. بمجرد تآكل المسننات، تقل سماكة الجدار الفعالة. الوصلة التي تم تصنيفها لـ 3000 psi قد تفشل عند 1000 psi بعد عامين من التآكل. لهذا السبب في Centerway Steel، غالباً ما نوصي بالفولاذ المقاوم للصدأ 316 أو 316L للعملاء في قطاعات النفط والغاز أو الكيماويات. إنه يحتوي على الموليبدينوم، الذي يحارب التآكل. من خلال إيقاف الصدأ، فإنك تحافظ على تصنيف ضغط وصلات الأنابيب المسننة المصنوعة من الفولاذ المقاوم للصدأ الأصلي طوال عمر المشروع. أنت لا تشتري مجرد وصلة؛ أنت تشتري تأميناً ضد فقدان الضغط. عندما تطلب عرض سعر، فكر دائماً فيما إذا كان الوسط الذي يتدفق عبر الأنبوب سيهاجم المعدن. إذا كانت الإجابة بنعم، فإن درجة المادة لا تقل أهمية عن فئة الضغط.

الخاتمة

لضمان السلامة، قم دائماً بمطابقة فئة الضغط (2000، 3000، 6000) مع جدول الأنابيب الخاص بك واختر درجة المادة المناسبة للحفاظ على هذا الضغط بمرور الوقت.
