En sistemas de tuberías de alta presión, seleccionar los accesorios correctos es crucial para el rendimiento y la seguridad. Los accesorios de soldadura a tope de acero inoxidable son preferidos en industrias como el petróleo y gas debido a su resistencia y resistencia a la corrosión. Comprender las dimensiones de estos accesorios es esencial para una alineación adecuada y una operación sin fugas. Este artículo ofrece una visión general concisa de las dimensiones de los accesorios de soldadura a tope de acero inoxidable, incluidos estándares y cuadros de referencia.

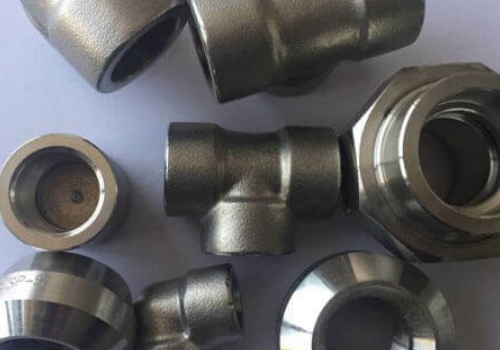

Los accesorios de soldadura a tope están forjados para sistemas de alta presión de pequeño calibre, permitiendo que una tubería encaje en un área empotrada y luego sea soldada. Los tipos comunes incluyen:
· Codos (45° y 90°): Cambian la dirección de la tubería.
· Tees: Ramifican una línea de tubería.
· Acoplamientos: Unen dos tuberías.
· Tapas: Cierran los extremos de las tuberías.
· Cruces: Conexiones de cuatro vías.
· Reductores: Conectan tuberías de diferentes tamaños. Estos siguen dimensiones estandarizadas definidas por ASME B16.11 para asegurar consistencia.
Las dimensiones precisas son vitales ya que afectan el rendimiento y la seguridad. Las dimensiones incorrectas pueden causar:
· Desalineación y uniones débiles
· Caída de presión o fugas
· Fallos del sistema debido a un grosor de pared incorrecto Estándares como ASME B16.11 y MSS SP-79 especifican dimensiones como el diámetro del orificio y el grosor de la pared.
Aquí hay una tabla de referencia de dimensiones estándar para accesorios de acero inoxidable según ASME B16.11.
| Tipo de Accesorio | Tamaño Nominal de Tubería (NPS) | Diámetro del Orificio del Casquillo (B) | Profundidad del Casquillo (J) | Diámetro Exterior (OD) | Longitud (L) |
|---|---|---|---|---|---|
| Codo 90° | 1/2” | 21.7 mm | 10 mm | 33.4 mm | 28 mm |
| Codo 90° | 1” | 33.4 mm | 13 mm | 48.3 mm | 38 mm |
| Tee | 1/2” | 21.7 mm | 10 mm | 33.4 mm | 38 mm |
| Tee | 1” | 33.4 mm | 13 mm | 48.3 mm | 51 mm |
| Acoplamiento | 1/2” | 21.7 mm | 10 mm | 33.4 mm | 30 mm |
| Acoplamiento | 1” | 33.4 mm | 13 mm | 48.3 mm | 38 mm |
| Tapa | 1/2” | 21.7 mm | 10 mm | 33.4 mm | 25 mm |
| Tapa | 1” | 33.4 mm | 13 mm | 48.3 mm | 32 mm |
| Nota: Verifique las dimensiones con los datos del fabricante. |

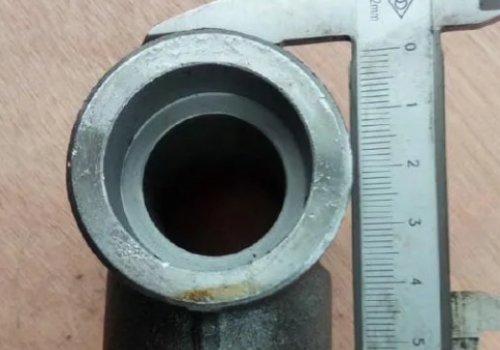

Para garantizar la precisión, siga estos pasos:
· Identifique el tipo de accesorio.
· Mida el diámetro del orificio del casquillo (B).
· Mida la profundidad del casquillo (J).
· Mida el diámetro exterior (OD).
· Verifique la longitud total (L).
· Confirme el grosor de la pared y la clasificación de presión. Use herramientas como calibradores y medidores de tuberías para precisión.
Los accesorios de soldadura a tope de acero inoxidable deben cumplir con estándares como:
· ASME B16.11: Dimensiones y tolerancias.
· ASTM A182, MSS SP-79 / SP-83, BS 3799: Especificaciones de materiales y pautas adicionales.
Estos accesorios son ideales para:
· Tuberías de Petróleo y Gas: Manejo de flujos de alta presión.
· Plantas Químicas: Manejo de sustancias corrosivas.
· Plantas de Energía: Soportar altas temperaturas.
· Industria Marina: Resistir la corrosión del agua salada.
· Farmacéutica: Sistemas higiénicos.
Considere estos factores:
· Tamaño y espesor de la tubería
· Clasificación de presión (Clase 3000, 6000, 9000)
· Grado del material (por ejemplo, SS304, SS316)
· Estándar dimensional
· Conexiones finales
Los accesorios de soldadura a tope de acero inoxidable ofrecen:
Alta resistencia estructural
Excelente resistencia a la corrosión
Fácil alineación
Comprender las dimensiones de los accesorios de soldadura a tope de acero inoxidable es vital para un diseño y mantenimiento efectivos de tuberías. Al garantizar la selección adecuada de accesorios, puede mantener la integridad y el rendimiento del sistema. Para proyectos que requieren conexiones robustas, considere nuestra gama de accesorios de tuberías de soldadura a tope de acero inoxidable. Ofrecen excelente resistencia e integración sin fisuras para aplicaciones de alta presión. Explore nuestros productos para encontrar la solución perfecta para sus necesidades.
