في أنظمة الأنابيب ذات الضغط العالي، يُعتبر اختيار التركيبات الصحيحة أمرًا بالغ الأهمية للأداء والسلامة. تُفضل التركيبات المصنوعة من الفولاذ المقاوم للصدأ في صناعات مثل النفط والغاز نظرًا لقوتها ومقاومتها للتآكل. فهم أبعاد هذه التركيبات ضروري للمحاذاة الدقيقة والتشغيل الخالي من التسريبات. توفر هذه المقالة نظرة عامة مختصرة على أبعاد تركيبات اللحام بالمقبس الفولاذي المقاوم للصدأ، بما في ذلك المعايير والجداول المرجعية.

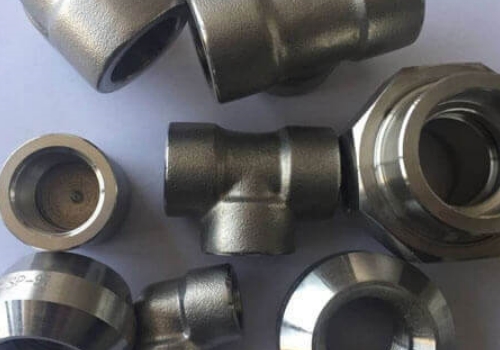

تركيبات اللحام بالمقبس مُصممة للأنظمة ذات التجويف الصغير والضغط العالي، مما يُتيح للأنبوب الانزلاق في منطقة مجوفة ومن ثم لحامه. تشمل الأنواع الشائعة:
الأكواع (45° و90°): لتغيير اتجاه الأنابيب.
التيهات: لتفريع الأنبوب.
الوصلات: لربط أنبوبين.
الأغطية: لغلق نهايات الأنابيب.
التقاطعات: للوصلات الرباعية.
المخففات: لربط أنابيب بأحجام مختلفة. تتبع هذه التركيبات أبعاداً قياسية محددة بواسطة ASME B16.11 لضمان التناسق.
الأبعاد الدقيقة ضرورية لأنها تؤثر على الأداء والسلامة. يمكن أن تؤدي الأبعاد غير الصحيحة إلى:
اختلال المحاذاة والمفاصل الضعيفة
انخفاض الضغط أو التسربات
فشل الأنظمة بسبب سمك الجدار غير الصحيح تحدد معايير مثل ASME B16.11 وMSS SP-79 الأبعاد مثل قطر التجويف وسمك الجدار.
إليك جدول مرجعي للأبعاد القياسية لتركيبات الفولاذ المقاوم للصدأ وفقًا لـ ASME B16.11.
| نوع التركيب | حجم الأنبوب الاسمي (NPS) | قطر تجويف المقبس (B) | عمق المقبس (J) | قطر الخارج (OD) | الطول (L) |
|---|---|---|---|---|---|
| كوع 90° | 1/2” | 21.7 مم | 10 مم | 33.4 مم | 28 مم |
| كوع 90° | 1” | 33.4 مم | 13 مم | 48.3 مم | 38 مم |
| تيه | 1/2” | 21.7 مم | 10 مم | 33.4 مم | 38 مم |
| تيه | 1” | 33.4 مم | 13 مم | 48.3 مم | 51 مم |
| وصلة | 1/2” | 21.7 مم | 10 مم | 33.4 مم | 30 مم |
| وصلة | 1” | 33.4 مم | 13 مم | 48.3 مم | 38 مم |
| غطاء | 1/2” | 21.7 مم | 10 مم | 33.4 مم | 25 مم |
| غطاء | 1” | 33.4 مم | 13 مم | 48.3 مم | 32 مم |
| ملاحظة: تحقق من الأبعاد مع بيانات الشركة المصنعة. |
لضمان الدقة، اتبع هذه الخطوات:
حدد نوع التركيب.
قياس قطر تجويف المقبس (B).
قياس عمق المقبس (J).
قياس قطر الخارج (OD).
تحقق من الطول الإجمالي (L).
تأكيد سمك الجدار وتصنيف الضغط. استخدم أدوات مثل القدمة ذات الورنية وأجهزة القياس للحصول على الدقة.
يجب أن تتوافق تركيبات اللحام بالمقبس الفولاذي المقاوم للصدأ مع المعايير مثل:
ASME B16.11: الأبعاد والتسامحات.
ASTM A182, MSS SP-79 / SP-83, BS 3799: مواصفات المواد والمبادئ التوجيهية الإضافية.
هذه التركيبات مثالية لـ:
أنابيب النفط والغاز: إدارة التدفقات ذات الضغط العالي.
المصانع الكيميائية: التعامل مع المواد المسببة للتآكل.
محطات الطاقة: تحمل درجات الحرارة العالية.
الصناعة البحرية: مقاومة التآكل بواسطة مياه البحر.
الصناعات الدوائية: الأنظمة الصحية.
خذ في الاعتبار العوامل التالية:
حجم الأنبوب والجدول
تصنيف الضغط (الفئة 3000، 6000، 9000)
درجة المواد (مثل SS304، SS316)
المعيار البعدي
الوصلات النهائية
توفر تركيبات اللحام بالمقبس الفولاذي المقاوم للصدأ:
قوة هيكلية عالية
سهولة المحاذاة
فهم أبعاد تركيبات اللحام بالمقبس الفولاذي المقاوم للصدأ ضروري لتصميم الأنابيب وصيانتها بشكل فعال. بضمان اختيار التركيب المناسب، يمكنك الحفاظ على سلامة النظام وأدائه. لمشروعات تتطلب وصلات قوية، ضع في اعتبارك مجموعتنا من تركيبات الأنابيب الملحومة بالفولاذ المقاوم للصدأ. إنها توفر قوة ممتازة وتكامل سلس للتطبيقات ذات الضغط العالي. اكتشف منتجاتنا للعثور على الحل المثالي لاحتياجاتك.
